金联宇电缆：按照电压等级分类低压电力电缆

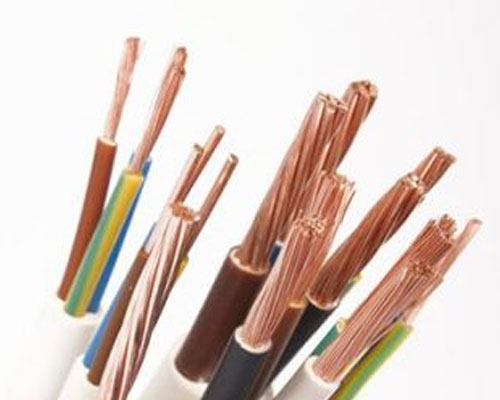

　　按照电压等级分类低压电力电缆：

　　低压电力电缆：3kV及以下；中压电力电缆：6kV~35kV；高压电力电缆：66kV~110kV；超高压电力电缆：220kV~500kV；特高压电力电缆：750kV；1000kV。



　　按照绝缘材料划分电缆类型



　　1、交联聚乙烯绝缘电缆2、聚氯乙烯（PVC）绝缘电缆3、聚乙烯（PE）绝缘电缆4、橡胶绝缘电缆5、粘性油纸绝缘电缆6、不滴流油纸绝缘电缆7、充油电缆8、充气电缆



　　电缆规格型号的含义



　　比如：ZR-YJY22-8.7/10kV-3×240



　　①前半部分表示型号：ZR-YJY22阻燃交联聚乙烯绝缘铜芯聚乙烯内护套双层钢带铠装聚氯乙烯外护套。



　　②后半部分表示规格：8.7/10kV-3×240电缆设计的相电压U0为8.7kV；电缆设计的线电压U为10kV；三个线芯，每芯标称截面为240㎜2。



　　电缆网中的两个电压概念



　　①电力系统电压：电力系统正常运行时的额定电压。如220V、380V、10kV、35kV、110kV、220kV、500kV等。



　　②电缆产品电压：表示为U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。其中：U0：相电压；U：线电压；Um：设备可承受的“最高系统电压”的最大值（最高电压）。



　　电力电缆的基本结构线芯



　　①作用是用来传输电能，常用材料为铜、铝。



　　②截面积（计量单位平方毫米）：为了便于制造和使用电缆的截面采取标准系列规格，我国的规定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。



　　③线芯结构：采取多根细丝绞合成束，之后经过模具进行压紧，使紧压系数从0.73提高到0.9以上，有利于进行压接连接。



　　④电缆导体电阻：导体本身具有电阻，通过电流时会发热，其温升数值是限制电缆载流量的关键因素。我们希望导体的电阻越小越好。



　　导体屏蔽层（也称内屏蔽层、内半导电层）



　　①导体屏蔽层是挤包在电缆导体上的非金属层，与导体等电位，体积电阻率为100~1000Ω•m。与导体等电位。



　　②一般情况3kV及以下低压电缆没有导体屏蔽层，6kV及以上的中高压电缆都必须有导体屏蔽层。



　　③导体屏蔽层主要作用：消除导体表面的坑洼不平；消除导体表面的尖端效应；消除导体与绝缘之间的孔隙；使导体与绝缘之间紧密的接触；改善导体周边的电场分布；对于交联电缆导体屏蔽层还具有抑制电树生长和热屏蔽作用。



　　绝缘层（也称主绝缘）



　　①电缆主绝缘具有耐受系统电压的特定功能，在电缆使用寿命周期内，要长期承受额定电压和系统故障时的过电压，雷电冲击电压，保证在工作发热状态下不发生相对地或相间的击穿短路。因此主绝缘材料是电缆的质量关键。



　　②交联聚乙烯是一种良好的绝缘材料，现在得到广泛的应用,其颜色为青白色半透明。其特性是：较高的绝缘电阻；能够耐受较高的工频、脉冲电场击穿强度；较低的介质损失角正切值；化学性能稳定；耐热性能好，长期允许运行温度90℃；良好的机械性能，易于加工和工艺处理。



　　绝缘屏蔽层（也称外屏蔽层、外半导电层）



　　①绝缘屏蔽层是挤包在电缆主绝缘上的非金属层，其材料也是交联材料，具有半导电的性质，体积电阻率为500~1000Ω•m。与接地保护等电位。



　　②一般情况3kV及以下低压电缆没有绝缘屏蔽层，6kV及以上的中高压电缆都必须有绝缘屏蔽层。



　　③绝缘屏蔽层的作用：电缆主绝缘与接地金属屏蔽之间的过渡，使之有紧密的接触，消除绝缘与接地导体之间的孔隙；消除接地铜带表面的尖端效应；改善绝缘表面周边的电场分布。



　　④绝缘屏蔽按照工艺分为可剥离型和不可剥离型，一般中压电缆，35kV及以下采用可剥离型，好的可剥离绝缘屏蔽具有良好的附着力，剥离后没有半导电颗粒残留。110kV及以上采用不可剥离型。不可剥离型屏蔽层与主绝缘的结合更紧密，施工工艺要求更高。



　　金属屏蔽层



　　①金属屏蔽层包裹在绝缘屏蔽层外，金属屏蔽层一般采用铜带或铜丝，它是将电场限制在电缆内部，保护人身安全的关键结构。也是保护电缆免受外界电气干扰的接地屏蔽层。



　　②在系统发生接地或短路故障时，金属屏蔽层是短路接地电流的通道，其截面积应根据系统短路容量、中性点接地方式计算确定，一般10kV系统计算屏蔽层截面积推荐不小于25平方毫米。



　　③在110kV及以上电缆线路中金属屏蔽层是由金属护套构成，既有电场屏蔽作用还有防水密封功能，同时还兼有机械保护功能。



　　④金属护套的材料和结构一般采用波纹铝护套；波纹铜护套；波纹不锈钢护套；铅护套等。另外有一种复合护套，是采用铝箔贴在PVC、PE护套内的结构，在欧美的产品中使用较多。



　　特别适合采用电缆网的情况



　　重要办公场所：党政机关；科研院所；国际机构；使领馆



　　线路密集的场所：如位于市区的变电站、配电室；发电厂；大型企业内；商业中心；CBD区域；金融中心；城市广场；高层建筑；居民小区风景名胜；



　　文物保护区重要跨越：跨越铁路；跨越高速公路；跨越河流。
